miércoles, 11 de noviembre de 2009

Aparato Atack!!!. Perturbadoras Imágenes



Niños!!! Estas son imagenes y algun videillo de nuestro paso por Baires en este adorable septiembre pasado. Más vale nunca que tarde.

Ya sé, este blog está menos atendido que Lita de Lázzari. Espero poder ponerme las pilas y postear más seguido.

Muchísimas gracias a todos los que ayudaron, participaron, disfrutaron, bebieron, se asombraron(?), jugaron, cantaron y fueron menos infelices en los talleres primaverales de Aparatos en Buenos Aires. En especial, Natalia Acosta (parte inefable del Aparato Attack, y de Pippo et Puppo) y yo, MateoAparato, estamos tremendamente agradecidos a Mariana Ferrari, Mercedes Viegas, Cecilia Quinteros, a la gente de Jardín Oculto: Mariano, Moira y Sofía, a los niños del sonido: Sebastian y Diego, al Chueco y Silvina a Ulises, a Margarita y Rambo, a Margot Bazán y a Franco Capozzolli, a Leonello Zambón, a Humphrey por su interés, a Flor, a la gente del canal á....

Los talleristas excedieron los estimados, por lo cual quedamos rengos de materiales... Ya enviaremos a la Galeria los kit-pack-there-rag: Fanzine Inmundo Aparato + Pianito + LDR + cables + termocontraibles.... Por cierto hay más talleres en el horizonte siempre nublado de los aparatos, Salta?, Jujuy?, Cordoba?, Baires again?.... chi lo sa?.

Bueno hay varios post pendientes que a la brevedad iremos despachando a medida que se pueda: post de bending, el suboscilador en acción, un post especial de casios dedicado a un alumno Andrés Benegas, los aparatos en la escuela....

Hablando de alumnos, miren estos muchachin@s que asistieron a este taller (y al de Jorge Crowe), que bonitas cosas hacen, vean, vean---> http://www.primerospelicanos.blogspot.com/

Bueno con más promesas que concreciones nos despedimos hasta la próxima y como dijo Boris Vian:
La vie, c'est comme une dent
D'abord on y a pas pensé
On s'est contenté de mâcher
Ça vous fait mal, et on y tient
Et on la soigne et les soucis
Et pour qu'on soit vraiment guéri
Il faut vous l'arracher, la vie.



Ahora ya lo saben.... ah y como dijo Liam Gallagher:


I'm feeling supersonic
Give me gin and tonic
You can have it all but how much do you want it?
You make me laugh
Give me your autograph
Can I ride with you in your B.M.W ?
You can sail with me in my yellow submarine.



o como cantó Miguel "Conejito" Alejandro:


 DO                       SOL              re       SOL
en septiembre tu fuiste mia y ahora todo es melancolia
 DO                       SOL              re       SOL
como engaño a mi corazon si el no puede olvidar tu amor
la                si                         DO                 FA
hoy septiembre no es simplemente otro mes si no todo  lo que mas amé
Gracias!

video





lunes, 21 de septiembre de 2009

LOS APARATOS EN BUENOS AIRES!!!!!!









Si, como la primera vez, el taller aparato vuelve a la ciudad autónoma, esta vez por doble edición, el 24 y 26 de Septiembre, de 16 a 19 hs, en la galeria Jardín Oculto, Venezuela 926, en el bonito y además pintoresco San Talemo. Las inscripciones son en la misma galeria en horario comercial, por solo 15 pesitos, si, si, al costo, te llevás un fanzine inMundo Aparato con kit para armar, de Dichosa Editorial-LosAparatos, más un bonito CD con videos y publicaciones . El kit consta de un juguete sonoro que transformaremos en un there-rag, o sea en un aparato sensible a la luz!!! Y ya te metés de cabeza en el circuit bending!.
Niños pasen la bola, hay solo 24 lugares!!, 12 por día, asi que a apurarse.
Ahh, el jueves cerramos la cosa con una perfo tocada de LosEspecialesDel10 (ex Pippo et Puppo) junto con la tremenda Orquesta Internacional Aparata, a la cual te podrás sumar despues del taller con tu flamante aparato recien armado.
Los estoy aparateando!
Prost!.

miércoles, 26 de agosto de 2009

Taller Aparato en Sonora!!!


Arte Sonoro en Sonora!!!. Si muchachines, desde mañana 27 de Agosto arrancamos con el taller de aparatos, esta vez en SONORA-CASATOMADA, Suipacha 554, acá en tucumán. Como novedad novedosa, la cosa no será solamente sonora este trimestre porque tendremos un módulo de ROBOTICA a cargo del inyenieri Gustavo Sbrugnera, capo absoluto y director durante muchos años del T.E.P.R.A. (Taller de Electrónica Práctica y Robótica Aplicada) en el instituto Herman Hollerith, quien nos desasnará en el tema, enseñandonos su creación "Bicho_D.1.E.G.o" una maravilla del Hardware-Hacking aplicado a la cibernética.
Ya sabeis, por informes y quejas escribidme a los_aparatos@yahoo.com.ar.


Bueno, chiquilines, ya habrá más reportes en breve.



O hacemos este bicho o ponemos un estudio contable!!

miércoles, 17 de junio de 2009

Suboscilando

Suboscilame el cd4060 por favor!!!... rapido locó!... que no tengo tempo.

Esta es solo una maqueta en protoboard de lo que haremos en el taller. Ni bien tenga el modelo terminado lo subiré al ueb para que lo vean.

Se trata de un suboscillator, circuitillo que conocí por el blog de Diego de León. El CD4060 es un contador binario de 14 etápas con un oscilador interno (!!) al cual podemos fijar la frecuencia con un circuito RC (resistivo-capacitivo). En otras palabras el oscilador interno genera una frecuencia que es dividida en dos en cada etapa. Es un divisor de frecuencia, en cada etapa tendremos la mitad de la anterior. Si tenemos 1000 Hz en la primera, en la segunda tendremos 500, en la tercera 250, en la cuarta.... asi hasta diez.

En definitiva: podemos seleccionar, con un dipswitch o llavecitas on-off individuales si el presupuesto nos alcanza, que frecuencia sumaremos a la salida, provocando muy bonitas secuencias ritmico-melódicas.
Es una curiosa forma de aplicar sumatoria de ondas... Fourier por Los Ramones.
Fijaos en el blog de Diego de León por el esquema del circuito.
Achuuu!!.... Salud!.

Ah, ahi les chanto dos videos horribles pero bien intencionados del montaje en protoboard en acción (el osciloscópio...aaahhh!!):



Poniendo en acción el suboscillator recomendado por Sergio de León, a partir de un cd4060, contador binario de 10 etapas, que viene con un oscilador interno regulable con un circuito rc. Las salidas funcionan como divisores de frecuencia, armandose secuencias ritmicas por superposición directa de las salidas. Piip+Pup+pum+poing+AAAAAHHHH, hermoso batifondo!!. La calidad del video es pésima, pero bue...esta filmado con una netbook.



Suboscillator otra vez más, esta vez un poco mas suave. Ominosa calidad de video como siempre... proximamente rifa pro panasonic mumix para MateoAparato.

miércoles, 3 de junio de 2009

La Atari Punk con dos 555

Salu!, Salu! . Acá estamos otra vez, a pesar de las catastrofes universales que nos sobrevienen dia a dia, tal y como la programación de los canales locales de aire o algún que otro juanete o sabañón.

Más de lo mismo, la misma caca con un saveur différente (que no quiere decir savoir faire, esa es para mi amigo Daniel que estudia francés y se va a Cánada). Acá les paso esta versión de la exitosa (?) consola atari punk o atari panic atack o ataque atari y pum!. Esta vez es para aprovechar esos arágnidos que andan sueltos por nuestro taller, que se llaman 555... ¡A quien no le sobra alguno!!!(?). Hay una pequeña diferencia en el sistema de control de la atari pues ahora podemos optar entre un control de cada etapa por potenciómetro (control más preciso y estable) o bien controlar por LDR (control mas expresivo y loco).

Yo lo di de esta forma en el taller de este año por fines didácticos, como quien daba a conocer esa maravilla minimal que es el 555, capáz de temporizar, modular y oscilar de todas las maneras posibles simplemente estableciendo los valores del capacitor y resistencias asociadas a él.

Nuestra atari punk es una demostración de la versatilidad de este hermoso bicho (el 555), pues la primera etapa (el 555 de arriba) está configurado para funcionar como oscilador mientras la segunda es un temporizador el cual recibe la señal del primero y la hace variar en ancho de pulso (control PWM) hasta que el ancho del pulso supera la frecuencia del primero, entonces la frecuencia se divide. Es por ello que escuchamos como salta de una "nota" a otra como en escalita. Aca abajo hay un grafico que lo explica mejor y mejor aun lo explica quien lo hizo al gráfico, Rob the Fiddler que es un capo ( lamentablemente pa' la chinada, Rob escribe en inglés ).


Para más info sobre el 555 vean su wiki que es super-completa. O bajense esta hoja de datos con muchas aplicaciones. Ya hablaremos de esta maravisha más adelante.

Ya me voy, niños. Fijensé en el enlace de al lado, el de Dorkbot Tucumán. Sipi con unos amigillos estamos organizando el Dorkbot Tucumán, que se larga en cualquier momento. Que es dorkbot? fijaros en el enlace, también vean dorkbot.org, para tener la información papa del dorkbot global.

Chaucha!!!!

martes, 24 de marzo de 2009

Trimestral Popular y Experimental



Si, niños ñoños, para todos ustedes llegó el taller trimestral de Aparatos, solo cuarenta pesitos entre vosotros y la felicidad eléctrica. Se armó el taller trimestral con más contenidos, más aparatos y más sarandeo sonoro. Acá podrás meter mano a plaquetas, crear tu propio theremin óptico, armar una bonita y barata guitarra eléctrica con basura y destrozar la paz mundial de tus vecinos y/o padres. Podrás desarrollar un proyectito propio, si os place. Te damos las herramientas, tu deberás traer los materiales.
Acá va la información del coso:

TALLER ARTE SONORO CON CHATARRA ELECTRÓNICA TALLER LABORATORIO TRIMESTRAL DE ELECTRONICAAPLICADA AL ARTE SONORO. CIRCUITOS ALTERADOSINTRODUCCION A LA ELECTRONICA PRACTICA. TEORIA Y ANTI-TEORIATECLADOS Y JUGUETES SONOROS INTERVENIDOS. APARATOS FOTOSONOROS.GUITARRAS ELECTRICAS CASERAS.INTERFASES INTERACTIVAS.DESARROLLO DE PROYECTOS DE LOS TALLERISTAS

JUEVES 19 A 21:30 HS. a partir del 9 abril
VALOR: $40, más algunos materiales (baratos) aparte.

inscripciones:
C.C. J.B.Teran. Marco Avellaneda 254
los_aparatos@yahoo.com.ar
Tel: 0381-4004438 cel: 3814386008

domingo, 1 de febrero de 2009

Atari Panic Atack/Jabonera Paso a Paso


Si niños!!!! a pedido de Ulises va este post paso a paso sobre como armar vuestra propia Atari Punk Console o simplemente Jabonera, con la que fliparas mogollón!!!!!!!!!

Como escuetamente (talvez mezquinamente) linkeamos en algún posteo anterior este es un diseño de un tal Forrest M. Mims III, científico aficionado que editó varios libritos buenisimos por Radio Shack, entre ellos el "Engineer's Mini-Notebook - 555 Timer IC Circuits" (aca está una versión bajable en scribd) de donde sale este circuito que luego pasó a ser llamado popularmenti "Atari Punk Console" . La nuestra es una versión con la variante de un ldr controlando una de las etapas en vez de un potenciómetro.
El corazón de la consola es un integrado semi-famoso llamado NE556, que no es ni más ni menos que una versión doble del popularísimo NE555, o sea que tenemos dos 555 en un solo chip. El 555 es un maravilloso integrado que se puede usar como temporizador o bien como oscilador, estos modos pueden y suelen llamarse como monoestable y biestable respectivamente. La consola es basicamente un 555 como oscilador (biestable) manejando otro 555 que esta en modo temporizador o monoestable. La cosa es que de la interacción de estas dos partes obtendremos una emisión de frecuencias de algun modo armónica y podremos escuchar algo así como "escalitas" musicales. Epaa!!! se pusimo densos, don-uorri ya me dejo de joder con tanta cosa técnica y pasamos a la papa. Si quereis una explicación detallada del funcionamiento de la atari, id sin dudar a rob the fiddler donde hay hasta grafiquillos que no te dejan ni ganas de preguntar más sobre el tema. Si os interesa podemos aclarar más la cosa en algún post futuro (o al menos intentarlo).

Ahora si, ahí va:

Materiales:


1_______NE556
1_______Plaqueta experimental de 10 x 15 cm
1_______Potenciómetro 500k
1_______Potenciómetro de 10Kohm
1_______Resistencia de 1Kohm
1_______Capacitor (o condensador) de cerámica o poliester de 100nF
1_______Capacitor de cerámica o poliester de 10nF (nanofaradios)
1_______Capacitor electrolítico de 10uF ( microfaradios**)
1_______jack 6,5 (o 3,5) mono.
1_______interruptor (simple inversor)
1_______Jabonera o cualquier cosa que haga de carcaza
1_______zócalo para bateria de 9V
1_______jack para ficha hueca (opcional para fuente de 9V)
1_______poco de estaño
** MicroFaradio por Faraday, genio electrico que apenas fue a segundo grado y sin el cual no habria electrónica, un capo de la experimentación.
Herramientas:
soldador de estaño, sierrita, taladro de banco o de mano.

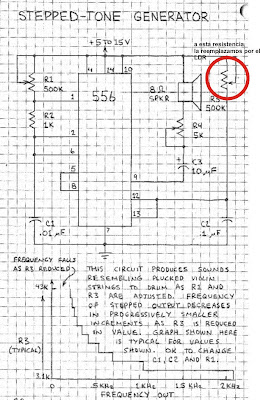

Este es el esquema de la atari sacado del librito de Forrest Mims que antes les conté:
Ampliad y/o imprimid esto, es preferible tener esto a mano para encarar el ensamble sin moquearnos. Verán que don Forrest lo llama "Stepped Tone Generator", Generador de Tonos Escalonados en el idioma del manco de Lepanto. Además verán que Mims le manda un parlantito de frente march, nosotros pondremos alli un jack para tener la opción de conectarlo a donde nos plazca: un amplificador, un combinado, un centro-musical, al wincofón, a la laptop, a los parlantitos activos de la compu, a simples parlantitos pasivos... en fin cualquier equipo de audio.

Cuando hablamos de plaqueta experimental hablamos de una que viene con los agujeritos listos y el cobre de un lado lo que permite insertar integrados, transistores o cualquier otro componente elctrónico y luego hacer conexiones añadiendo estaño o soldando cablecillos entre los puntos a conectar. Hablamos de esto:

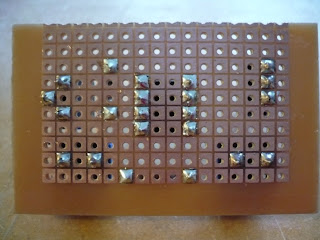

y cuando conectamos y soldamos la cosa queda asi (del lado del cobre):


Esta foto es solo para ejemplificar, la bajé de por ahí, ya saben que mi camara no toma de cerca ni que le hagas promesa a San Expedito.

Yo suelo comprar unas placas experimentales de 6x10 cm de las cuales salen como 3 placas para las consolas, están bastente piolas porque traen pistas transversales a modo de protoboard (suelen llamar a aquellas stripboard o perfboards).

1er paso:
dividimos la placa experimental en 3 partes iguales de 3,3x6cm

2º paso:

Colocamos el 556 en el centro de la placa y soldar todas sus patitas . Tambien podemos usar un zócalo para integrado de 14 patas que nos permitirá cambiar el 556 si este llegase a malograrse por algun motivo, además que de esta forma jamas le llega el calor del solder al integrado (yo jamás uso un zocalo, je).
3er paso:
Soldar la resistencia de 1k a las patas uno y dos del integrado.

*Aca una aclaración: los integrados o chips se numeran tomando como referencia la muesca que tienen a uno de sus lados, esta es semicircular asi ->D, asi:


de paso ahi vá el diagrama interno del 556:

colocando la muesca mirando hacia la izquierda contamos de izquierda a derecha pata 1, 2,3,4,5,6,7 y 8 está al frente de la 7....
4to Paso
con un cablecillo puenteamos la pata 2 con la pata 6.

5to Paso
soldamos una pata capacitor de 10nF a la pata 6 del integrado y la otra pata del capacitor a la pata 7 del 556.

6to Paso
soldamos una pata del capacitor de 100 nF a la pata 13 del integradou, la outra queda en algún agujero externo al 556.

7to Paso
soldamos una pata del capacitor electrolítico de 10uF a la pata 9, la otra a un abujero externo al ic (integrated circuit, el integrau, el 556)

8vo Paso
Conectamos con cablecitos las patas 4, pata 10 y la pata 14 (con cables o estañando).

9no Paso
conectamos la pata que quedo sin conectar del capacitor de 100nF a la pata 7, lo cual implica atravezar un cable desde la parte superior del integrado hasta la inferior

10mo Paso
conectamos con otro cablecin la pata 5 con la 8.

11vo Paso
Conectamos un cable (preferentemente rojo a la pata 4 o 10 o 14, yo lo mando a la 4), este cable ira via interruptor a la bateria o a la alimentación positiva (+).
12vo Paso
conectamos otro cable (negro en lo posible) a la pata 7 (este será el que irá al negativo de la bateria o bien a uno de las patas del jack de la ficha hueca. Otro cable sale de la pata libre del capacitor de 10uF (salida de audio).
Ah, un cable que salga de la pata 1 (este irá al pote de 500k) y otro de la pata 12 o 13 ( ira al Ldr)
Ya está con la plaqueta.

13vo Paso
Ahora a perforar la jabonera:
Con un taladro hacemos dos agujeros frontales en la jabonera con una mecha de 8mm (del 8, como le gusta decir a los ferreteros). asi:


y otro en el costado lateral inferior para el jack (ficha hembra plug para chassis) el cual puede ser 6,5 o 3,5 (plug o miniplug). Yo uso un jack 6,5 mono (PORQUE ME PLACE!!!!!)


Ahora otro más al costado derecho o izq, es para el interruptor.


Por último con una mecha de 1mm hacemos dos agujeritos para que pase la LDR.
14vo Paso

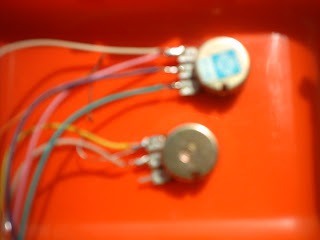

Ahora colocamos los potenciómetros en el frente, y el interruptor y el jack en los costados. Todos estos adminículos vienen con rosca y tuerca, por lo cual deberemos desenroscar la tuerca, hacer pasar el dispositivo por su correspondiente agujero y luego asegurar con la rosca. La cosa queda maomeno así:



Hacemos pasar la LDR porlos agujeritos que hicimos para ella y doblamos sus patitas para asegurarla.
15vo Paso
Comectamos masa: conectamos con cables el jack (la pata que conecta con la parte baja de la ficha ) con la pata del extremo izquierdo del pote de 10K y con el cable negro del zocalo de la bateria. Todo esto va con el cable negro que salia de la pata 7 del integrado.

16vo Paso
Conectamos el cable rojo del zocalo de la bateria con algun extremo de las patas del interruptor.
La otra pata del interruptor la conectamos al cable rojo que salia de la plaqueta conectado la pata 4 del integrado.Conectamos la pata del extremo izquierdo del potenciómetro de 500K con el extremo del interruptor que va a la pata 4. a su vez conectamos misma pata del pote con algun extremo de la LDR.


17vo Paso
La pata del medio del pote de 500k va al cable que salia de la pata 1 del ic. La otra pata del ldr va al cable que salia de la pata 12 no 13 del IC.

Ya casi estamos... este es el posteo más largo del planeta...

18vo Paso
El cable que salia de la pata libre del capacitor de 10uF va al extremo libre del pote de 10k. De la pata del medio del pote sale un cable que va a la pata del jack que conecta con la punta de la ficha.

19vo Paso
Aseguramos todo el montaje que ya está atornillado con algun pegamento poxipol, pistola encoladora , lo que os plazca, sobre todo aseguramos el zocalo de la bateria..

y siiiii, listo, ya esta!!!!

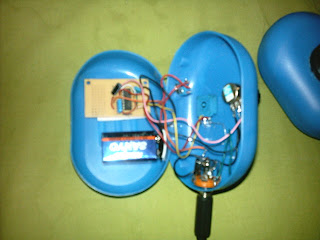

Así se ve por dentro

otro modelillo:



Ahora podemos adosarle un parlantito conectado a la salida del jack por medio de un cable plug-plug:

Modelillos terminados:


Esto es todo por ahora y está sujeto a modificaciones. Por favor hagan sus aportes desde sus dudas, eso ayudará bastante a mejorar la cosa.

De yapa esto que está en getlofi.com (tremenda página).
