Por fin!!!!!!!!!! Llegó el Theremin Óptico


Si niños, por fin posteo luego de unas pequeñas vacaciones en minas gerais conociendo las costumbres de los locales, sus platillos y licores, dejandome picar por sus insectos, picando yo también aquí y allá.

Decididos con nuestro equipo en encontrar el theremin más simple posible, nos lanzamos en su busqueda y dimos con esta maravilla del minimalismo electrónico que pasamos a detallar.

Se trata de un theremin óptico o foto-theremin, que al igual que el there-rag cuenta con una LDR (ver there-rag). Es basicamente un oscilador Resistivo-Capacitivo de lo más simple posible (2 transistores) cuya resistencia es la ldr y por ende su frecuencia de oscilación varía con la LUZ.

Tiene la ventaja con respecto al there-rag que mantiene una nota constante si mantenemos apretado el pulsador (y tenemos la misma iluminación). La relación de la altura (nota) con la luz es directa: mas luz -> mas aguda la nota. La luz se puede administrar acercando o alejando nuestra manopla al aparatijillo.

Este aparatejo tiene la posibilidad de conectarse a un amplificador o a la placa de sonido de la compu. Amplificado suena tremendamente bien, es una onda cuadrada bastante filosa.


Para hacer sonar esta belleza solo hacen falta 7 elementos:

Q1. transistor 2n3904.
Q2. transistor 2n3906.
B1. Bateria: Dos pilas AA.Además un portapilas para estas
C1. Capacitor de cerámica de 0,1 microfaradios.
PC1. LDR, resistencia dependiente de la luz.
SPKR. Parlante de 8 ohms por 1W más o menos.
j1: jack para chasis 6,5. Ficha hembra para plug 6,5.

Todos estos elementos pueden comprarse en cualquier comercio de componenetes electrónicos de vuestra ciudad, son bastante comunes y baratos.
He aquí una espantosa foto de las partes,transistores, LDR, capacitor y jack.
Estos componentes serán el corazón del theremin. Los soldaremos entre si, sin necesidad de plaqueta, siguiendo el diagramilla de arriba. Ahora solo es cuestión de soldar. Empezaremos por los transistores .Las letras CBE (Colector Base Emisor) en los transistores deberán coincidir con nuestro transistor real.


Soldaremos entonces la base (B) del transistor 2n3906 con el colector (C) del 2n3904. Luego soldamos el capacitor entre la pata de la base del 2n3904 (Q1)y el colector del 2n3906 (Q2). La LDR irá soldada a la base de Q1 y al emisor de Q2 y este al positivo de las pilas, el negativo irá al emisor de Q1 y a uno de extremos del parlante, el otro extremo irá soldado al colector de Q2. Finalmente el jack se conecta a los extremos del parlante, uff... listo!!.
El bicho ya está sonando!!!!!.
Ahora la parte más divertida, buscar una casita para este caracol. Algo que nos sirva de gabinete. Para esto, luego de dar varias vueltas por las amadas ex-casas de todox$2, encontré algo ideal: Relojes despertadores. hablamos de esos que no valen mas de $4 (poco más de U$1). Son ideales por varias razones:
A.Tienen un pulsador que podemos usar para encender a piacere nuestro bicho
B. tamaño ideal, manipulable.
C. tiene una esfera transparente muy apropiada para colocar nuestra LDR.

Aqui vemos posibles víctimas:
Obviamente los relojes no son lo único que se puede usar, es solo una sugerencia; yo encontré unos escarabajos-sacapunta-lapiceros tremendos, muy apropiados, ya se los mostraré.
A los relojes hay sacarles el "mecanismo" para hacer lugar para nuestro nuevo circuito y hacerles un agujero para introducir el jack, este será deberá ser de 6,5 mm. Con una mecha del 6 y un taladro o tornito estará todo bien. Pasamos el jack y lo atornillamos al chasis

Dependiendo del tamaño del parlante que consigas colocaremos el parlante fuera o dentro, teniendo en cuenta que también tenemos las pilas que son bastante voluminosas.

Ahora solo resta conectar el pulsador que se mantiene abierto mientras no es apretado y permite el paso de la corriente entre el positivo de las pilas y la ldr solo si es "pulsado", aqui esta el grafiquito:
Ahora, lo unico que falta es cerrar el aparato y listo. Aqui van un par de modelos terminados.


Es un verdadero flash al acercarlo a la televisión (o monitor) o a un fluorescente. (Guarda con magnetizar la pantalla con el parlante).

Podemos conectarlo a un amplificador via un cable plug-plug 6,5 mm (pedilo así!!!)para conectarlo a un amplificador de guitarra o bajo o bien un cable plug 6,5-plug 3,5 mm para conectarlo a la placa de sonido de la compu.

Hasta la proxima niñas y niños. Portense bien y no se traguen su juego de química.

Salud.

Cualquier consultilla, hacerla a los_aparatos@yahoo.com.ar

PD: la plantilla con círculos del primer posteo es para los despertadores circulares, prometo subir otras plantillas.

martes, 21 de agosto de 2007

THERE-RAG

Siii!!!!, llegaron los aparatos. Shoren, chicos, shoren. Así es, esta es la primera entrega de la escuelita técnica "los aparatos", donde intentaremos demostrar que todos podemos hacer aparatos que suenen, destellen, salten, molesten, hipnoticen, obsesionen e indefectiblemente se rompan. Todo al alcance de la mano.

Nuestra primera entrega será lo que hemos dado en llamar there-rag, en referencia a los maravillosos doo-rags de Olaff Laddouse (que a su vez son un homenaje a la banda doo-rag quien primero utilizó esa clase de aparato) . Yo los conocí gracias a Carmen Burguess de la banda Mujercitas Terror, Graciasss!!!. Hay un articulo muy bueno en papel continuo También es parte absoluta de la creación de este there-rag, my soul-brother y parte inefable de los aparatos, Leo Vittar.

Lo que haremos es un there-rag, siendo esto la fusión de un Theremin y un Doo-Rag. Aunque pensándolo mejor se trata más bien de algo mas parecido a las Ondas Martenot, pero there-rag fue lo primero que se me ocurrió así que... a la mierda.

Paso 1.
Conseguite un pianito, que acá en Tucumán cuesta poco más de un dolar, pero deberás contar con la suerte de que en su interior encuentres una Resistencia o Resistor . Para ello deberás recorrer cuanto todopor2pesos encuentres y comprar estas baratijas, hasta dar con uno que tenga visiblemente en su interior esta resistencia (a menos que los abras de canuto sin que se den cuenta... pero no seas tan garca, siempre hay un sobrino para regalarle estas cosas). Intenté infructuosamente intervenir de alguna forma aquellos que no tienen Resistencia; pero si alguien sabe como, me avisa.




Paso 2.
La otra es la LDR (Light Dependent Resistence) esto es una resistencia cuyo valor depende de la luz incidente sobre ella. Maravilla de la electrónica que podrás conseguir por 50 cents de dolar en una casa del palo (me refiero a una casa de componentes electrónicos).

....ya sé, no se ve una mierda, pero no sé que carajo le pasa a la cámara... así que colaboren con algo de imaginación o busquen en imagenes del google: LDR.

Paso 3:
Desarmamos el pianito y localizamos la resistencia. Cortamos con una pinza alicate la resistencia dejando sus "patitas" sueltas.


Paso 4:
Forramos una patita de la LDR con un forro termocontraible ( los hay de todos los colores, son una maravilla, y les suelen llamar spaghetti termocontraible) luego de colocado el forro lo calentamos con un encendedor o cualquier generador de calor, cuidando de no arruinar la ldr.



Paso 5:
Ahora con ayuda de un soldador electrico de poca potencia (30W o por ahí, son los más comunes) soldamos dos cables a las patitas de la resistencia que quedaron en la plaqueta y pasamos un poco de termocontraible, el cual sera el que cubrirá la LDR


Paso 6:

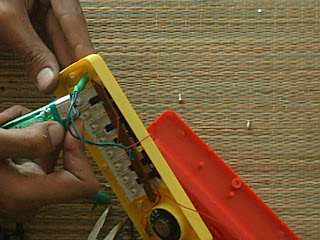

Perforamos la carcaza del pianito con un taladro o con cualquier otro elemento que se te ocurra. Tratá de que el agujero no sea mas grande que la LDR con el forro puesto. Pasamos la LDR por el orificio y soldamos los cables a las patas. Cerrramos la carcaza y listo !!!!.


Operación:

Ahora solo resta disfrutar. La LDR como deciamos, varia su valor dependiendo de la incidencia de luz, cuando acercamos el pianito a la luz la nota tiende a hacerse más alta, más aguda, si tapamos la LDR la nota será más baja, más grave. Lo que pase con la música del there-rag ahora depende de tí muchacha/o y tu habilidad o talento para manipularlo.

Estos pianitos suelen venir con un switch que selecciona modo piano común o melodia, que trae cargado tonadas populares como cumpleaños feliz, frère jacques, jingle bells, etc.. estas melodias pueden modificarse locamente gracias a la LDR del there-rag.

¡¡¡A gozar niños que la vida se acaba!!!!





La proxima entrega: el asombroso theremin óptico... Tomá, así no más te digo.
