Atari Panic Atack/Jabonera Paso a Paso

Si niños!!!! a pedido de Ulises va este post paso a paso sobre como armar vuestra propia Atari Punk Console o simplemente Jabonera, con la que fliparas mogollón!!!!!!!!!

Como escuetamente (talvez mezquinamente) linkeamos en algún posteo anterior este es un diseño de un tal Forrest M. Mims III, científico aficionado que editó varios libritos buenisimos por Radio Shack, entre ellos el "Engineer's Mini-Notebook - 555 Timer IC Circuits" (aca está una versión bajable en scribd) de donde sale este circuito que luego pasó a ser llamado popularmenti "Atari Punk Console" . La nuestra es una versión con la variante de un ldr controlando una de las etapas en vez de un potenciómetro.

El corazón de la consola es un integrado semi-famoso llamado NE556, que no es ni más ni menos que una versión doble del popularísimo NE555, o sea que tenemos dos 555 en un solo chip. El 555 es un maravilloso integrado que se puede usar como temporizador o bien como oscilador, estos modos pueden y suelen llamarse como monoestable y biestable respectivamente. La consola es basicamente un 555 como oscilador (biestable) manejando otro 555 que esta en modo temporizador o monoestable. La cosa es que de la interacción de estas dos partes obtendremos una emisión de frecuencias de algun modo armónica y podremos escuchar algo así como "escalitas" musicales. Epaa!!! se pusimo densos, don-uorri ya me dejo de joder con tanta cosa técnica y pasamos a la papa. Si quereis una explicación detallada del funcionamiento de la atari, id sin dudar a rob the fiddler donde hay hasta grafiquillos que no te dejan ni ganas de preguntar más sobre el tema. Si os interesa podemos aclarar más la cosa en algún post futuro (o al menos intentarlo).

Ahora si, ahí va:

Materiales:

1_______NE556
1_______Plaqueta experimental de 10 x 15 cm

1_______Potenciómetro 500k
1_______Potenciómetro de 10Kohm

1_______Resistencia de 1Kohm
1_______Capacitor (o condensador) de cerámica o poliester de 100nF
1_______Capacitor de cerámica o poliester de 10nF (nanofaradios)
1_______Capacitor electrolítico de 10uF ( microfaradios**)
1_______jack 6,5 (o 3,5) mono.
1_______interruptor (simple inversor)
1_______Jabonera o cualquier cosa que haga de carcaza
1_______zócalo para bateria de 9V

1_______jack para ficha hueca (opcional para fuente de 9V)
1_______poco de estaño

** MicroFaradio por Faraday, genio electrico que apenas fue a segundo grado y sin el cual no habria electrónica, un capo de la experimentación.

Herramientas:
soldador de estaño, sierrita, taladro de banco o de mano.

Este es el esquema de la atari sacado del librito de Forrest Mims que antes les conté:

Ampliad y/o imprimid esto, es preferible tener esto a mano para encarar el ensamble sin moquearnos. Verán que don Forrest lo llama "Stepped Tone Generator", Generador de Tonos Escalonados en el idioma del manco de Lepanto. Además verán que Mims le manda un parlantito de frente march, nosotros pondremos alli un jack para tener la opción de conectarlo a donde nos plazca: un amplificador, un combinado, un centro-musical, al wincofón, a la laptop, a los parlantitos activos de la compu, a simples parlantitos pasivos... en fin cualquier equipo de audio.

Cuando hablamos de plaqueta experimental hablamos de una que viene con los agujeritos listos y el cobre de un lado lo que permite insertar integrados, transistores o cualquier otro componente elctrónico y luego hacer conexiones añadiendo estaño o soldando cablecillos entre los puntos a conectar. Hablamos de esto:

y cuando conectamos y soldamos la cosa queda asi (del lado del cobre):

Esta foto es solo para ejemplificar, la bajé de por ahí, ya saben que mi camara no toma de cerca ni que le hagas promesa a San Expedito.

Yo suelo comprar unas placas experimentales de 6x10 cm de las cuales salen como 3 placas para las consolas, están bastente piolas porque traen pistas transversales a modo de protoboard (suelen llamar a aquellas stripboard o perfboards).

1er paso:

dividimos la placa experimental en 3 partes iguales de 3,3x6cm

2º paso:
Colocamos el 556 en el centro de la placa y soldar todas sus patitas . Tambien podemos usar un zócalo para integrado de 14 patas que nos permitirá cambiar el 556 si este llegase a malograrse por algun motivo, además que de esta forma jamas le llega el calor del solder al integrado (yo jamás uso un zocalo, je).

3er paso:
Soldar la resistencia de 1k a las patas uno y dos del integrado.

*Aca una aclaración: los integrados o chips se numeran tomando como referencia la muesca que tienen a uno de sus lados, esta es semicircular asi ->D, asi:

de paso ahi vá el diagrama interno del 556:

colocando la muesca mirando hacia la izquierda contamos de izquierda a derecha pata 1, 2,3,4,5,6,7 y 8 está al frente de la 7....

4to Paso
con un cablecillo puenteamos la pata 2 con la pata 6.

5to Paso
soldamos una pata capacitor de 10nF a la pata 6 del integrado y la otra pata del capacitor a la pata 7 del 556.

6to Paso

soldamos una pata del capacitor de 100 nF a la pata 13 del integradou, la outra queda en algún agujero externo al 556.

7to Paso

soldamos una pata del capacitor electrolítico de 10uF a la pata 9, la otra a un abujero externo al ic (integrated circuit, el integrau, el 556)

8vo Paso
Conectamos con cablecitos las patas 4, pata 10 y la pata 14 (con cables o estañando).

9no Paso

conectamos la pata que quedo sin conectar del capacitor de 100nF a la pata 7, lo cual implica atravezar un cable desde la parte superior del integrado hasta la inferior

10mo Paso
conectamos con otro cablecin la pata 5 con la 8.

11vo Paso
Conectamos un cable (preferentemente rojo a la pata 4 o 10 o 14, yo lo mando a la 4), este cable ira via interruptor a la bateria o a la alimentación positiva (+).

12vo Paso
conectamos otro cable (negro en lo posible) a la pata 7 (este será el que irá al negativo de la bateria o bien a uno de las patas del jack de la ficha hueca. Otro cable sale de la pata libre del capacitor de 10uF (salida de audio).
Ah, un cable que salga de la pata 1 (este irá al pote de 500k) y otro de la pata 12 o 13 ( ira al Ldr)

Ya está con la plaqueta.

13vo Paso
Ahora a perforar la jabonera:
Con un taladro hacemos dos agujeros frontales en la jabonera con una mecha de 8mm (del 8, como le gusta decir a los ferreteros). asi:

y otro en el costado lateral inferior para el jack (ficha hembra plug para chassis) el cual puede ser 6,5 o 3,5 (plug o miniplug). Yo uso un jack 6,5 mono (PORQUE ME PLACE!!!!!)

Ahora otro más al costado derecho o izq, es para el interruptor.

Por último con una mecha de 1mm hacemos dos agujeritos para que pase la LDR.

14vo Paso
Ahora colocamos los potenciómetros en el frente, y el interruptor y el jack en los costados. Todos estos adminículos vienen con rosca y tuerca, por lo cual deberemos desenroscar la tuerca, hacer pasar el dispositivo por su correspondiente agujero y luego asegurar con la rosca. La cosa queda maomeno así:

Hacemos pasar la LDR porlos agujeritos que hicimos para ella y doblamos sus patitas para asegurarla.

15vo Paso

Comectamos masa: conectamos con cables el jack (la pata que conecta con la parte baja de la ficha ) con la pata del extremo izquierdo del pote de 10K y con el cable negro del zocalo de la bateria. Todo esto va con el cable negro que salia de la pata 7 del integrado.

16vo Paso

Conectamos el cable rojo del zocalo de la bateria con algun extremo de las patas del interruptor.
La otra pata del interruptor la conectamos al cable rojo que salia de la plaqueta conectado la pata 4 del integrado.Conectamos la pata del extremo izquierdo del potenciómetro de 500K con el extremo del interruptor que va a la pata 4. a su vez conectamos misma pata del pote con algun extremo de la LDR.

17vo Paso
La pata del medio del pote de 500k va al cable que salia de la pata 1 del ic. La otra pata del ldr va al cable que salia de la pata 12 no 13 del IC.

Ya casi estamos... este es el posteo más largo del planeta...

18vo Paso

El cable que salia de la pata libre del capacitor de 10uF va al extremo libre del pote de 10k. De la pata del medio del pote sale un cable que va a la pata del jack que conecta con la punta de la ficha.

19vo Paso
Aseguramos todo el montaje que ya está atornillado con algun pegamento poxipol, pistola encoladora , lo que os plazca, sobre todo aseguramos el zocalo de la bateria..

y siiiii, listo, ya esta!!!!

Así se ve por dentro

otro modelillo:



Ahora podemos adosarle un parlantito conectado a la salida del jack por medio de un cable plug-plug:

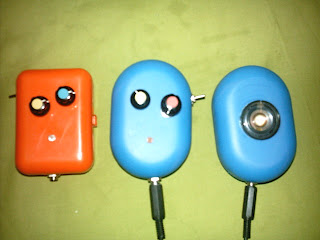

Modelillos terminados:


Esto es todo por ahora y está sujeto a modificaciones. Por favor hagan sus aportes desde sus dudas, eso ayudará bastante a mejorar la cosa.

De yapa esto que está en getlofi.com (tremenda página).
